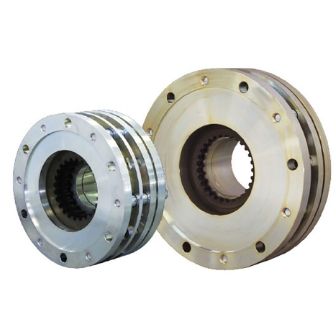

非激發電磁制動器ESB大型
| 格式 | esb- | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 2320SJ-1 | 2320SJ-2 | 2440SJ-1 | 2440SJ-2 | ||||||
| 額定扭矩 | NM | 700 | 1400 | 1800 | 3600 | ||||
| 吸 | 電壓DC-V | 150 | |||||||
| 當前DC-A | 14.76 | 15.9 | |||||||
| 抓住 | 電壓DC-V | 30 | |||||||
| 當前DC-A | 2.95 | 3.18 | |||||||
| 動力消耗（20℃，穩態） | w | 88.5 | 95.3 | ||||||
| 線圈電阻（在20℃） | ω | 10.16 | 9.42 | ||||||
| 電樞吸力時間 | 多發性硬化癥 | 110 | 230 | ||||||
| 電樞釋放時間 | 多發性硬化癥 | 40 | 60 | ||||||
| 慣性j | 公共2 | 0.0413 | 0.0825 | 0.1455 | 0.2736 | ||||
| 允許功率（以1500R/min 50％ED） | w | 725.2 | 1534.5 | ||||||
| 允許工作量（以1500R/min 50％ED） | J/min | 43512 | 92071 | ||||||
| 調節差距 | 毫米 | 0.7 | 0.7 | 0.7 | 0.7 | ||||
| 限制差距 | 毫米 | 2.0 | 2.0 | 2.0 | 2.0 | ||||
| 允許工作量直到差距調整 | ×10 6 j | 2250 | 2250 | 3263 | 3263 | ||||
| 允許的總工作 | ×10 6 j | 6750 | 9790 | ||||||
| 最大安全旋轉速度 | r/min | 1800 | |||||||
| 機械壽命 | 100萬次 | ||||||||
| 大量的 | 公斤 | 55 | 66 | 125 | 149 | ||||
| 電源 | HD-140M（HD-140MH） | ||||||||
| 環境溫度 | -20℃至40℃（但不是凝結） | ||||||||
請分別與我們聯系，以獲取4000nm和8000nm的額定扭矩的規格和外部圖紙。
筆記
隔熱級班級
初始扭矩是額定扭矩的70-80％。
安裝姿勢在水平軸方向上。請咨詢我們以進行垂直軸安裝。
請管理安裝螺栓的以下扭矩值。
當電源輸入為AC200V和AC400V時，可以共享制動器。
| 大的 | ||
|---|---|---|
| 模型 | 螺栓尺寸 | 扭矩控制值[NM] |
| ESB-2320 | M16 | 145.0-182.0 |
| ESB-2440 | M20 | 284.0-354.0 |
